[TUTO] Ajout lumières bas de portes

[titi73]

Il faut que je m'occupe de replacer ta récupération en première page Golf24Carat, je me le note.

[Golf24Carat]

Karb0ne

C'est quoi exactement TCR ?
Tu veux dire le T-Cross ? lui il n'a pas d’éclairage de bas de porte ni de logo monté de série
Tu as une source ?

[gladatorius]

J'ai remis les photos sur le tuto.

à Golf24Carat pour avoir fait la transition des photos pendant le changement d’hébergeur.

[titi73]

merci Glad.

[tuco]

Bonjour. J ai voulu réalisé cette manip sur ma golf 7 carat de 2013 mais je suis bloqué je n ai pas de pin en 16. Je sollicite votre aide

[Golf24Carat]

tuco

Je ne comprend pas bien ta demande.
Regarde la page 7:
[TUTO] Ajout lumières bas de portes
Il te reste uniquement à clipser tes fils qui vont au module d’éclairage.

Développe plus ta question je pourrais te répondre si besoin

[tuco]

Merci, je n ai pas de fil violet en 16 il n y a rien pas de connexion.

[tuco]

[tuco]

Je n ai pas de testeur de jus si le fil violet en 16 est le plus. Sur ma broche j ignore à quel numéro il se trouve?,,
J espère que ma question est plus claire.

[Golf24Carat]

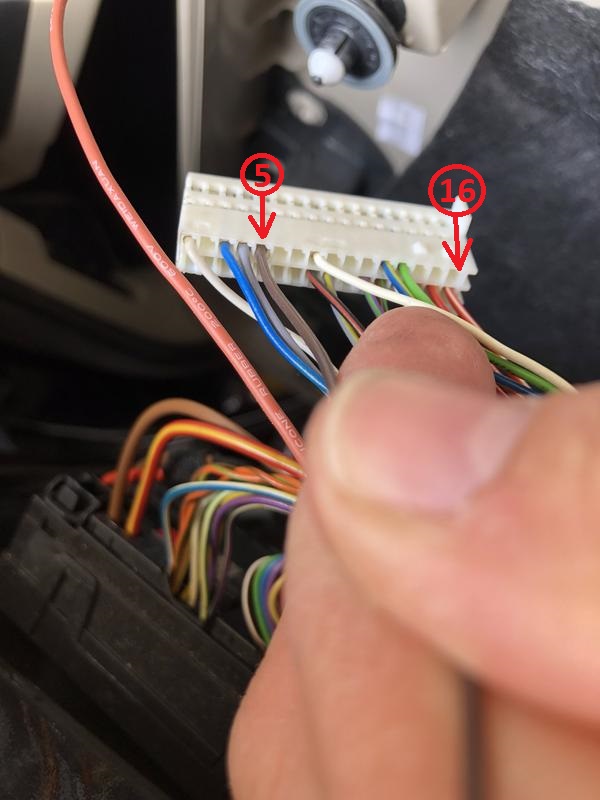

La broche n°16 est celle en face ton fil rouge et blanc.
et le 2eme fil c'est la broche 5 sur la même ligne.
Regardes il me semble que les n° de broches sont indiqué sur le connecteur.

Puis même si il n'y a pas de fil sur ton connecteur tu as des "Pin" qui eux son alimenté dans ton module de porte. (si tu as codé tes éclairages de porte)

Le test tu peux le faire simplement avec ton éclairage tu branches ton module si il est bien connecté il devrait s’éclairer.
Tiens nous au courant.

[tuco]

Oui oui tout est bien numéroté j ai parfaitement vu ou se trouve le 16 mais il n y a pas de fil violet pour réaliser le pontage comme ds le Tuto de la page 7. Je n ai pas fait de codage. Il n y a pas de pin mâle en position 16 qd je branche le module blanc.

[Golf24Carat]

Si tu as une Carat tu as normalement les mêmes modules de porte que les miens qui sont compatible avec l'éclairage des portes "ligne blanche" led dans les poignée et également les retro rabattable électriquement.
Donc les mêmes modules que les mien "série 500" je l'ai fais sur la mienne qui avait également le connecteur blanc n°16 vide.

Si tu regardes dans le connecteur du module noir fixé sur ta porte des "Pin mâle" qui eux se connectent dans ton connecteur blanc dans les broches 16 et 5. (même si tu n'as pas de fil présent d'origine dans ton connecteur blanc en n° 16.)

[tuco]

Écoute je refais la manip demain...
Oui j ai bien toute ses options.
Donc je branche mon rouge en 16 vide. Et je ponte mon fil noir en 5 avec le marron déjà existant.
Merci pour ton aide.

[tuco]

Tu as du faire un codage?

[Golf24Carat]

Oui obligatoirement car par défaut l’éclairage de bas de porte n'est pas activé.
Il me semble que les GTI/GTE/GTD/R qui ont les seuils de porte éclairé sont les seuls à avoir d'origine l’éclairage de bas de porte activé, car leurs seuils de portes sont éclairé et sont connecté dessus il me semble.

Il faudra que tu actives tes éclairages de bas de porte avec un Vagcom ou autre pour qu'ils puissent s'allumer.
Sur le le forum tu peux trouver pas mal de membre qui pourraient te l'activer selon la région où tu te trouve.

Mon conseil personnel pour les branchements:

Pour ma part il y en a un que j'ai clipsé dans le connecteur (le n°16) et pour l'autre le n°5 qui était déjà utilisé j'ai glissé le fil entre la broche et le connecteur et cela fonctionne parfaitement. (Et les fils d'origine ne sont ni coupé ni dénudé)
Je peux l'enlever par exemple à tout moment sans laisser aucune trace.
Pour déclipser la broche du connecteur j'ai utilisé un trombone et j'ai ensuite passé le fil entre le connecteur et la broche.
En photos se sera plus simple à comprendre:
https://s8.postimg.cc/aipdiqsit/FF885_C ... gjvwia.jpg
https://s8.postimg.cc/e2bb8kao5/887_CDA ... 9lxixx.jpg

Mon message:
Golf24Carat @ [TUTO] Ajout lumières bas de portes

[tuco]

Je suis à marseille
Le lien des photos c est pour l arrière?

[tuco]

Ça devient compliqué pour deux loupiotes

[tuco]

Et sans programmation il y a pas moyen de trouver du 12v dans cette portière

[Golf24Carat]

Oui ces photos que j'ai posté c'est pour l’arrière, mais tu peux utiliser la même technique pour l'avant.
Personnellement moi je ne l'ai pas fait a l’arrière est ces photos viennent d'un autre forum.

Mais honnêtement c'est très simple puis tu as de la chance je suis aussi de Marseille et un ami a le Vagcam il pourra te l'activer si tu veux.

De mon point de vu c'est mieux de faire une installation conforme à l'origine, c'est plus propre et plus fiable.


Pour ton montage officiel Vw prevu d'usine:

[tuco]

La chance sourit aux audacieux
Je vais faire le montage pour les deux portes avant.
Je suis ds le 13016. Et toi?
